İletken Dörtnala Akıllı İzleme Sistemi

İşinize yardımcı olacak dört nala koşan akıllı izleme sistemine ihtiyacınız varsa, lütfen fabrikamızdan satın almaktan çekinmeyin. Çin'deki önde gelen üreticilerden biri olarak size düşük fiyat ve eşsiz hizmetler sunacağız.

Dansın Temel Kavramları

Havai iletim hatlarının işletme sürecinde doğal koşulların rolünden dolayı oluşacak çeşitli afet ve kazalar, dans eden daha ciddi tehlikelerden biridir. Dans, düşük-frekanslı (yaklaşık 0,1 ~ 5Hz), büyük genlikli (tel çapının yaklaşık 20 ~ 300 katı), kendi kendine uyarılan titreşimin etkisi altında, rüzgardaki düzensiz buz-kaplı teldir, yalnızca bir veya birkaç yarım-dalganın perdesi şeklindeki titreşimdir. İletim hattının dansı genellikle üç unsura bağlıdır: iletken üzerindeki eşit olmayan buz örtüsü, rüzgar uyarımı ve hattın yapısal parametreleri. Zararın oluşturduğu dans çok yönlüdür; ışıkta parlama, takılma, ağır altın ve yalıtkan hasarı oluşması, iletken tel kırılması, tel kırılması, kule cıvatalarının gevşemesi, düşmesi ve hatta kulenin düşmesi meydana gelebilir ve bu durum büyük şebeke kazalarına neden olur. Dans problemi, problemin doğrusal olmayan dinamikleri nedeniyle, çeşitli karmaşık rastgele faktörlerle birleştiğinde, iyice yönetilmesini zorlaştırarak, havai iletim hatlarının mekanik mekaniği alanında dünya çapında bir problem olarak kabul edilmektedir. Çin'in elektrik şebekesi inşaatının gelişmesiyle birlikte, son yıllarda Çin'in havai iletim hattı dans kazalarının sıklığı ve yoğunluğu önemli ölçüde artmış, dans Çin'de hat güvenliğini tehdit eden en önemli faktörlerden biri haline gelmiştir.



1.Dans izleme terminali

2.Veri iletim baz istasyonu

Dans izleme terminaline kurulan iletim hattında, veri iletim baz istasyonuna kurulan kule ile, kondüktör dans genliği, yörünge ve konum bilgilerine gerçek zamanlı erişim, kondüktör dans durumu analizi, dans durumunun gerçek-zamanlı izlenmesi ve risk önleme ve kontrol, iletim hatlarının güç kaynağının güvenliğini artırmak için yaralanmanın kondüktör üzerinde meydana getirdiği dansı azaltmak için operasyon ve denetim personeline etkili koruyucu önlemler almasını zamanında hatırlatmak.


Sistem işlevi
 Veri toplama

1 Kılavuz hattının hareket tutumunun ve meteorolojik parametrelerin elde edilmesi;

2 Dans izleme terminalinin tek-noktalı yerelleştirme konum bilgisinin edinilmesi;

3 Kılavuz telin sıcaklığını ölçün;

4 Güç kaynağı voltajı, çalışma sıcaklığı, güneş paneli;

 Veri işleme

Dans izleme terminali, aşağıdaki veri işleme işlevleriyle ileri düzeyde bilgi işlem kapasitesine sahiptir:

Analiz işlevi: Toplanan verileri-önceden işleyin, müdahale eden verileri otomatik olarak tanımlayın ve ortadan kaldırın;

Hesaplama fonksiyonu: dans yörüngesi, dans genliği, dans elips eğim açısı ve dans frekansı gibi verileri türetin.

 Veri çıkışı

Çıkış bilgileri; dans dalga biçimi, dans genliği, dikey dans genliği, yatay dans genliği, eliptik eğim açısı, dans frekansı, meteorolojik parametrelerin yanı sıra güç kaynağı voltajı ve çalışma sıcaklığı gibi verileri içerir.

 Veri İletişimi

Veri iletişimi, bilgi güvenliği ve uygulama katmanı veri iletim protokolleri, Q/GDW 1242'nin ilgili gereksinimlerini karşılar.

 Uzaktan Bakım

Sistem, kendi kendini-test etme, kendi kendine-teşhis ve kendini-kurtarma özellikleriyle donatılmıştır.

Dans izleme terminali işlevi

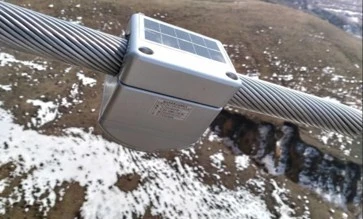

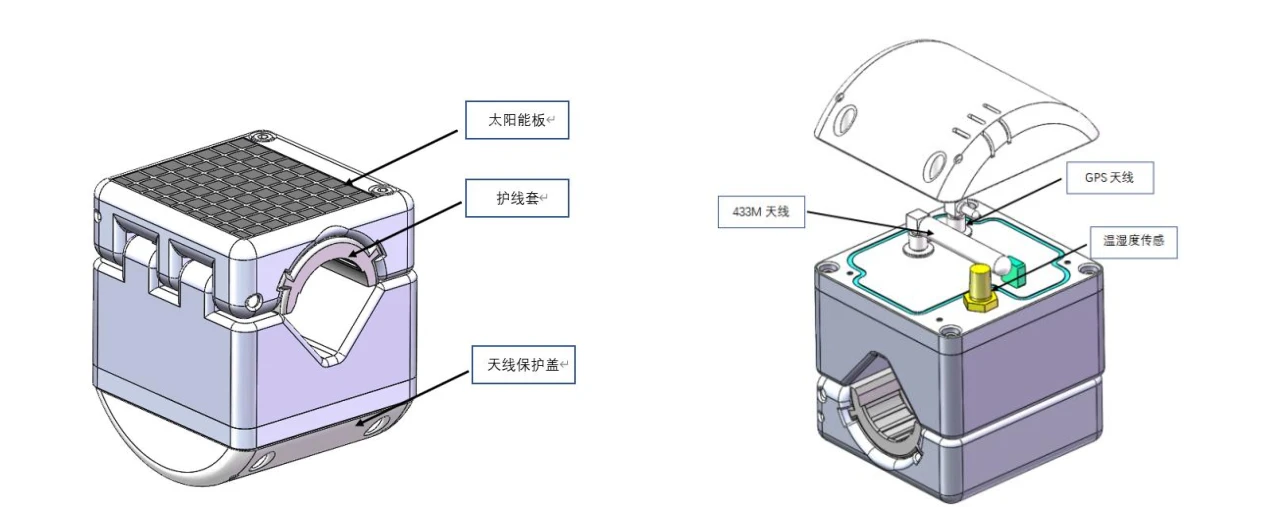

İletim hattı dansı izleme terminali, izlenen iletken üzerine kuruludur ve temel olarak güç kaynağı sistemi, ana kontrol ünitesi, IMU atalet ölçüm ünitesi ve Lora RF iletişim ünitesinden oluşur.

Ana teknik özellikler

 Gelişmiş akıllı algoritma, gerçek kablolu dans özelliklerini doğru ve verimli bir şekilde geri yükler;

 Ultra-düşük güç tüketimi tasarımı, hiçbir ışıkta çalışma süresi 40 günden fazla değildir;

 Güneş + pil güç kaynağı, kompakt yapı, küçük boyut, hafiflik, kurulumu kolay;

 Farklı tel modellerinin farklı voltaj seviyelerine uyarlanabilir;

 Yağmur, nem, korozyon, titreşim, yıldırım, elektromanyetik girişim vb. performansa sahiptir;

 Havai İletim Hatları için Çevrimiçi İzleme Cihazı için GB/T 35697-2017 Genel Teknik Şartnamesi ulusal standardına uygundur

 State Grid Corporation standardı Q/GDW 10555-2016 İletim Hattı Dansı İzleme Cihazı Teknik Şartnamesi uyarınca

Veri iletim baz istasyonu

Veri iletim baz istasyonu, esas olarak güneş panelleri, ana kontrol ve güç kaynağı sistemi ve iletişim ünitesinden oluşan kule üzerine monte edilmiştir. İletişim ünitesi iki üniteden oluşur: güvenilir veri iletimini gerçekleştirmek için iletken üzerine kurulu dans izleme terminali ve iletim dansı erken uyarı ve izleme platformu ile iletişim kuran Lora iletişim ünitesi ve 4G iletişim ünitesi.


Ana teknik özellikler

 Ultra-düşük güç tüketimi tasarımı, hiçbir ışıkta çalışma süresi 30 günden fazla değildir;

 Entegre tasarım, kompakt yapı, küçük hacim, hafiflik, kurulumu kolay;

 Yağmur, nem, korozyon, titreşim, yıldırım ve elektromanyetik girişime karşı performansa sahiptir;

 Fonksiyon genişletmeyi desteklemek için genişletme arayüzünü ayırır;

 Havai İletim Hatları için Çevrimiçi İzleme Cihazları için GB/T 35697-2017 Genel Teknik Şartname ulusal standardına uygundur

 State Grid Corporation standardı Q/GDW 10555-2016 İletim Hattı Dansı İzleme Cihazı Teknik Şartnamesine uygundur

Dağıtım programı

İletim hattı dans izleme terminalleri dosya başına 1 adet kurulur ve kurulum konumu tel tutucudan 2/9 uzaktadır. Faz değişiminde bitişik tezgahlar kurulur; dans dalgası düğümlerinin ilk üç sırasından kaçınılmalıdır; hat faz aralık çubukları ile tesis edilmişse kurulum yerinden kaçınılmalıdır; Veri iletim baz istasyonu yakındaki kuleye kurulmakta ve bölgedeki her iki kule için bir set konuşlandırılmaktadır.

Teknik Parametreler:
